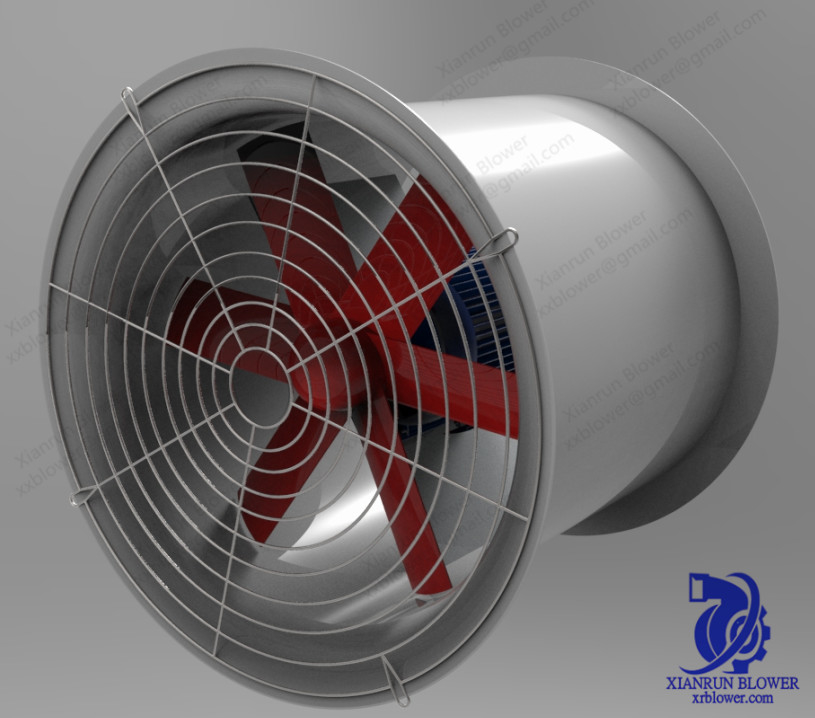

SS304産業軸換気扇自由な立つ高圧軸ファン

産業軸流れファン高圧軸ファンのanti-explosionターボ軸ファンの管軸ファンの製造者

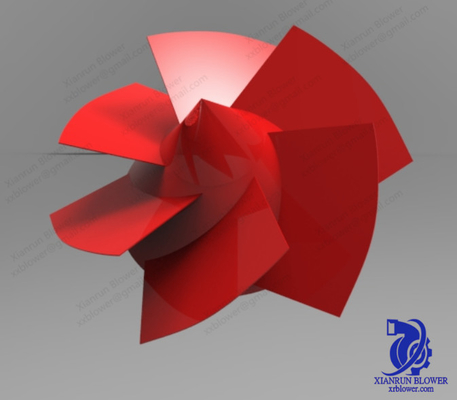

産業軸流れファンが軸流れファンの軸fanTheのインペラーを二またに分けた軸換気扇の低雑音の高性能は主要なシャフトに取付けられ、ファンのシャフトは中間シャフトを通してモーター シャフトによって接続される。シャフトとシャフト間のカップリングは操作の間にシャフトの偏向および軸変形によって引き起こされる間違いのバランスをとることができる釣り合ったカップリングである。伸縮性があるカップリングの関係は堅く、正しい許容のばねの部分は特別で高級なばねの鋼鉄から成っている。ばねの部分は組で接続の部品が3方向で自由に動くことを可能にするように整理される。このカップリングは150℃の下の潤滑を、ファンの実用温度失敗しない必要としない。
軸流れファンの回転シャフトの支持の形態はインペラーの入口の側面の放射状軸受けが付いている片持梁タイプ、およびファン シャフトとモーター シャフト間の中間シャフトの放射状軸受けではない。モーターのシャフトの各端に放射状軸受けがある。この片持梁構造はファンの構造整理を促す回転翼の出口側面に関して除去する。しかし片持梁構造の軸受けは良好ではない、従って二重軸受けの構造は使用されるべきである。
支持軸受けは箱ボディに置かれる、箱ボディはファン ハウジングの下半分に取付けられ、ボルトによって固定されるインペラーの入口の側面の主要なシャフトで整理され。
支持軸受けの2列は忍耐箱の各端に整理され、支持軸受けの形態は軸受けを転がしている。転がり軸受けに小さい開始の摩擦抵抗、小さい軸サイズ、小さい忍耐の摩擦係数、容易な維持の利点が等ある。但し、軸受けを転がす忍耐容量は十分に大きくないし、影響および振動負荷の忍耐容量は滑り軸受のそれより低い。そして放射状のサイズを滑り軸受小さい、高速、高い負荷必要性のために適した影響の振動負荷に抗できる。
軸流れファンの操作では、気流のエネルギーを高めるために刃が気流で動作するので移動刃の入口の側面と出口側面の圧力違いがある。反対の気流の方向へのこの圧力相違ポイント。刃の圧力相違が原因で、インペラーは入口の側面の運ぶことに軸推圧を、回転子作り出したからである。インペラーの軸推圧に抗するためには、両方の方向の軸推圧に抗できるスラスト・ベアリングは連結の端の近くの忍耐箱で整理される。
放射状軸受けおよびスラスト・ベアリングは潤滑油によって油を差され、冷却される。潤滑油および圧力オイルはギヤ油ポンプによって供給される。2つのギヤ油ポンプが、そのうちの一つある予備がある。オイル管圧力減少が圧力スイッチを通した操作に、予備の油ポンプ自動的に始まり、入れることができる時。油ポンプによって供給される圧力オイルはサーボ弁（水圧シリンダおよび移動刃の調整のメカニズム）に1つの方法送られ、他の方法は潤滑のためのファンの主要な軸受けに送られる。移動葉が調節されないとき、オイルは一定した圧力調整弁によって軸受けに送られる。一定した圧力弁の行為による回転翼を調節するとき回転翼が滑らかに調節できることを保障するためにオイルは水圧シリンダに自動的に流れる。油ポンプの高圧を限る油ポンプの出口で安全弁の一定の油圧を調節しなさい;水圧シリンダの最も高い吸入圧を限るために一定した圧力弁を調節しなさい;主要な軸受けに潤滑油の圧力を限るために完全な軸受けの前に管の安全弁を調節しなさい。

主要特点

適用
