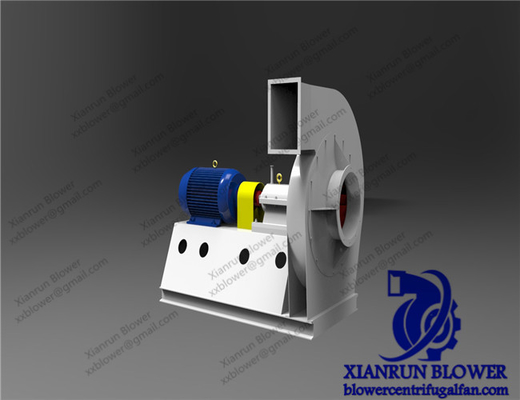

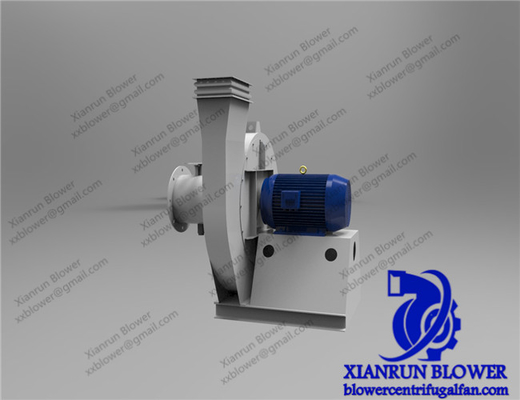

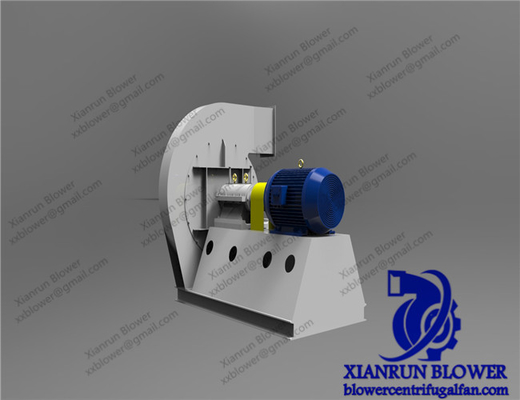

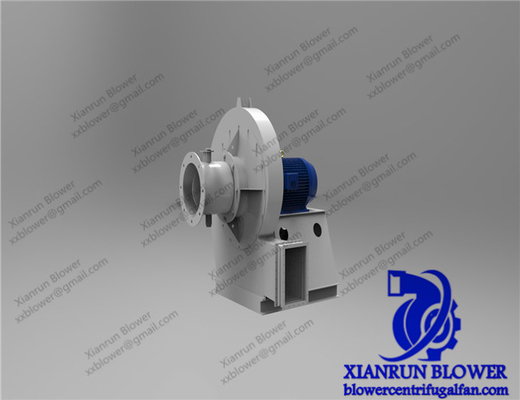

9-19 / 9-26産業ボイラーのための高圧遠心換気扇の送風機

9-19/ 9-26高圧遠心送風機の遠心ファンおよび送風機は送風機ファンのボイラー遠心ファンを排出する

ファン9-19/の有用9-26の高圧遠心送風機遠心ファン:

9-19、一般に炉および高圧押し込み換気を造るために使用されるまた9-26タイプ高圧の遠心分離機ファンが、材料、空気および非腐食性の、非自発の燃焼のガスのnon-explosive、不揮発性、non-viscous物質を運ぶのに使用することができる。媒体の温度は一般に50 ° Cを超過しない、最も高いの80 ° Cを超過しないし、媒体に含まれている塵そして堅い粒子は150mg/m3より多くではない。

2. タイプのファン

1) このファンは№ 4との単一の吸入、通常、4.5、5、5.6、6.3、7.1、8、9、10 11.2 12.5、14、16の13の機械数の合計である。
2）ファンは通常2つのタイプから成っている:右の回転および左の回転。
3）ファンの出口の位置は貝の出口の角度によって表され、「残された」「右の」ファンの貝は0度、45度、90度、135度、180度および225度から成っている。

3. ファンの構造

ファンはインペラー、包装、空気入口およびサポートで主に構成される。

1) インペラー:9-19タイプ ファンに先に曲がるタイプに12の刃、9-26タイプ ファンが持っている16の刃を、両方属するある。インペラーの拡散器の外の端の最も高い円周の速度は140m/s.を超過しない。インペラーが形作られた後、静的なおよび動的バランスは訂正される、従って操作は安定している。
2）貝:通常の鋼板が付いている蝸牛な貝に溶接される。
3）空気入口:それは流線形収集の全面的な構造になされ、ボルトが付いているフロント カバーの版で固定される。
4）伝達グループ:紡錘、軸受け箱、カップリング、等で構成される。主要なシャフトは忍耐箱の良質の鋼鉄そして全面的な構造のなされる。転がり軸受けを使用して、グリースと油を差される転がり軸受け。

取付け、依託および操作

取付けの前に、設置材料および用具は最初に準備されファンの各部分の機械部分は紡錘、インペラー点検され、忍耐は損傷があれば特に、それ修理されるべきである注意深く点検されそれから忍耐箱の内部は燈油ときれいになるべきである。

次のポイントは設置操作の過程において注意されなければならない:

• ある共同表面では、錆を防ぎ、分解の難しさを減らすために、グリースかオイルは塗られるべきである。
•  位置ピンがあれば、共同表面のボルトがピン最初に置かれ、次にボルトをきつく締めるべきである時。
•  包装および他の包装の内部を点検すれば、そこに用具べきで、残骸は落ち、置き去りになった。

（i）設置条件

1. デッサンで示されている位置およびサイズに従って取付けなさい。高性能を得るため、特に空気入口とインペラー間のギャップ サイズを保障するため。

2. 紡錘の水平姿勢を保障し、紡錘およびモーター シャフトの同心性およびカップリングの2つの端の非平行を測定しなさい。2本の斧の非平行の許容は0.05mmであり、カップリングの2つの端の表面の非平行の許容は0.05mmである。

3. 調整のドアを取付けた場合、逆を取付けないように気を付け入口の方向がインペラーの回転方向に一貫していることを確認しなさい。

4. ファンが取付けられていた後、回転子を引き出し、固定部分との余りに堅いまたは衝突があるかどうか確認しなさい。

5. ファンの入口および出口の管を取付けた場合、重量は包装に加えられるべきではない。

6. 結局取付けは、テスト総合監察が修飾された後しか経営しないことができる。

（2）高圧遠心ファンのテスト操作

• ファンのテスト回転は負荷（終わり入口管のゲートか調整のドア）なしで遂行されるべきである。
• 操作がよければ、満載の下の操作に移る（指定完全な圧力および流れ）。
• 最近設置済みファンのための満載、2時間無し以下の操業および修理された設置済みファンのための30分以内。

（iii）高圧遠心ファンの操作

1. ファンを始める前に、次の準備はなされるべきである:
①調整のドアを閉めなさい。

②回転部品と固定部分の衝突そして摩擦があるかどうかファンの各部分のギャップ サイズを、点検すれば。

③カップリングは保護されるべきである。

④軸受けのオイル レベルが高低オイル レベルの間にであるかどうか確認しなさい。

⑤電気回路および器械が正しいかどうか確認しなさい。

⑥冷却の部分が正常であるかどうか確認しなさい。

2. ファンを始めた後、次第に正常な働く状態に達するために調整のドアを開けなさい。操作の間に、軸受けの温度の上昇は周囲温度の40℃を超過しないし、忍耐の部分の根の不偏分散の振動速度の価値は6.3mm/s.より大きくない。

3. 次の状況の下で、非常停止はなされなければならない:

①ファンは厳しい騒音があるためにある;

②忍耐の上昇の温度はっきりと;

③ファンに厳しい振動および影響がある。

主要特点

• インペラーの直径:90~3500のmm

• mainshaftの速度:560~2900のrpm
• 圧力範囲:3000~25425 Pa
• 流れの範囲:1297~43305 m3/h
• 気温:20~1000の摂氏度

• 材料:鋳鉄、炭素鋼、ステンレス鋼。

• 効率:80%-90%
