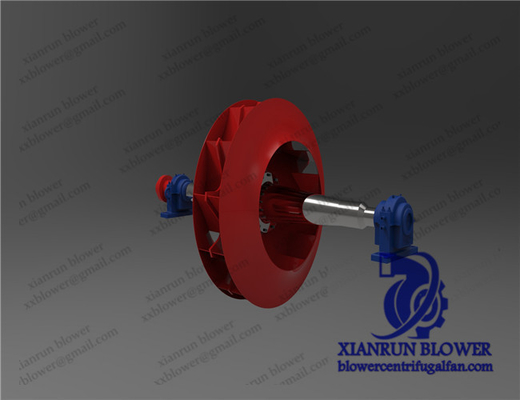

3000Pa -発電のための25425Pa産業遠心ファンのステンレス鋼

大容量排気ファン 後傾遠心ファン すべり軸受 転がり軸受

主な機能

• インペラー直径: 90~3500 mm
• メインシャフトの速度: 560~2900 rpm
• 圧力範囲: 3000~25425 Pa
• 流量範囲: 1297~83305 m3/h
• 気温：摂氏20〜1000度

• 材質：鋳鉄、炭素鋼、ステンレス鋼。

• 効率: 80%-90%

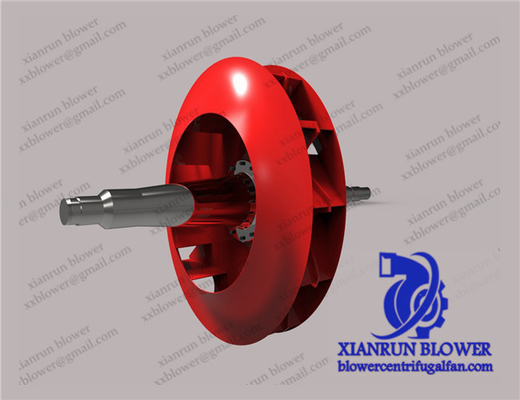

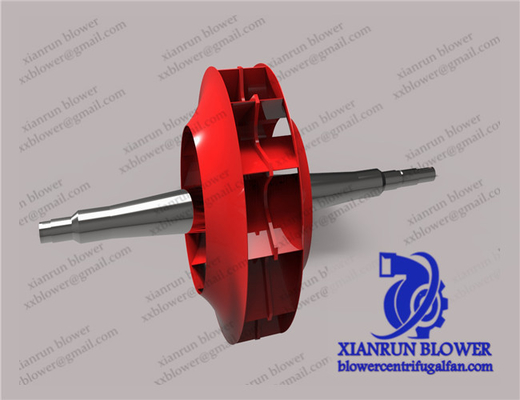

ファン主軸

⑴ スピンドル、ネック部に割れ、摩耗痕、損傷があってはならない。擦り傷や破損がある場合。擦り傷や損傷がある場合は、使用に差し支えのない範囲でグループヤスリを当てて補修後、オイルを染み込ませたエメリークロスやオイルストーンなどで滑らかに磨き上げてください。シャフトネックの個々の場所が損傷しており、深さは0.05〜0.10 mmを超えないようにしてください。シャフトの非作用面領域では、個々の局所的な欠陥は許容されますが、深さは 1 ~ 1.5 mm 以内でなければなりません。応力集中を避けるために、鋭いピットとエッジを除去する必要があります。

⑵ シャフトの段部にクラックや表面クラックがあってはならない。

⑶ シャフトネック面の摩耗。

摩耗が 0.5 mm 以下の場合は、研削または旋削を実行し、すべり軸受の修理方法を使用して補正することができます。

転がり軸受を使用する場合、軸首の表面の摩耗に応じて、スプレー電気メッキなどの修理方法が考えられますが、修理する軸首は転がり軸受の公差を満たしている必要があり、表面粗さはそれより低くはありません。 .

スピンドルの許容曲げ値は、次の要件を満たす必要があります。

(I) シャフトネックで 0.02 mm 以下。

(ⅱ) 全長の最大曲げは 0.05 mm を超えてはなりません (すなわち、振れは 0.10 mm であるべきです)。

上記の要件を超えた場合は、「ストレートシャフト」方法を使用して修正し、新しいシャフトに交換する必要があります。

3) ベアリングハウジング（ベアリングボックス）

⑴ ベアリング ハウジングとプレートは密接に接続する必要があります。レベルはメイン シャフトの測定値に配置されます。縦横は 0.10/1000 を超えてはなりません。水平レベルはベアリング ボックスに配置され、ベアリング ボックスの水平レベルは 0.2/1000 を超えてはなりません。

⑵ ベアリングシートに亀裂が入ってはいけません、亀裂の非ベアリングホール部分は修理できます、ポリマー修理剤の使用はより安全な方法ですが、高強度の修理剤を選択し、正しいプロセスを使用する必要があります.

⑶ 中型および小型ファンのベアリング ハウジングは、多くの場合、ボックス全体です。この時点で、2 つのベアリング穴がベアリング ボックスにあります。このとき、2 つの穴の同軸度のずれは 0.02 mm を超えてはなりません。

USAGEと以下のパラメーターをお知らせください。当社のエンジニアリング部門が最適な製品をお勧めします。
